熱媒鍋爐
產品特色
1.立式整體設計，佔地面積小，可節省安裝時間及費用。
2.臥式設計具有較佳的傳熱效果，易於維護。
3.爐內之熱媒油利用高低位差，可完全排出。
4.構造精巧操作簡單，更利於日常之保養或每年之性能檢查。
5.爐內壓力損失小，降低泵浦動力，節省能源。
6.運轉中爐內為負壓狀態，即使高溫燃燒之瓦斯也不會漏至爐外。
7.使用耐火斷熱材，蓄熱量少，停電時熱媒不致超過容許溫度。
8.裝有自動警報裝置，操作錯誤時發生警訊，並自動停止燃燒。

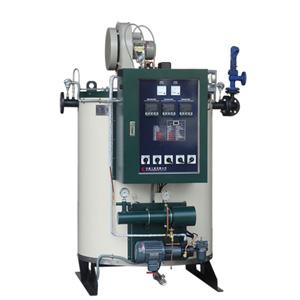

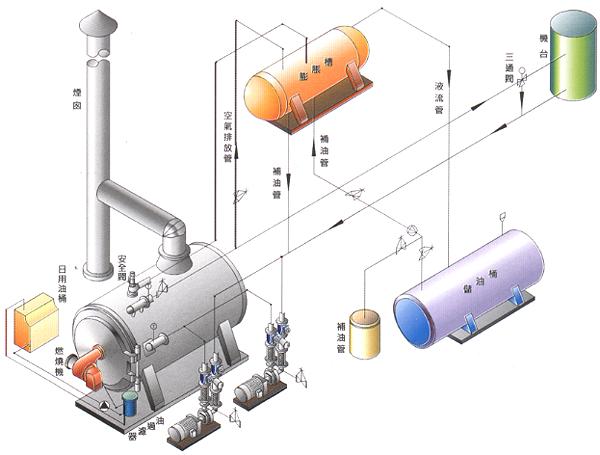

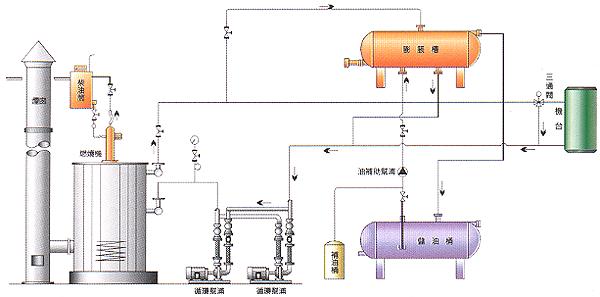

立式熱媒鍋爐 臥式熱媒鍋爐
能量 : 150000KCAL/HR-1250000KCAL/HR 能量 :1500000KCAL/HR-2000000KCAL/HR





產品規格:立式及臥式熱煤鍋爐
型式 單位 DO-15K DO-20K DO-30K DO-50K DO-60K DO-80K DO-100K DO-125K DO-150K DO-175K DO-200K
    DO-15H DO-20H DO-30H DO-50H DO-60H DO-80H DO-100H DO-125H DO-150H DO-175H DO-200H
    DO-15G DO-20G DO-30G DO-50G DO-60G DO-80G DO-100G DO-125G DO-150G DO-175G DO-200G
型式 - 立式 臥式
出力熱 ×10000
kcal/hr		 15 20 30 50 60 80 100 125 150 175 200
最高使用溫度 ℃ 300 300 300 300 300 300 300 300 300 300 300
設計壓力 kg/cm2 7 7 7 7 7 7 7 7 7 7 7
鍋爐熱煤油容量 L 150 200 300 550 600 850 1050 1300 1600 2000 2100

燃料消耗量

 柴油 L/h 21 28 42 70 84 112 140.1 175.1 210.1 245.1 280.1
重油 L/h 19.1 25.4 38.1 63.5 76.2 101.6 127 158.8 190.6 222.3 254.1
天然瓦斯 Nm3/h 17.8 23.8 35.7 59.4 71.3 95.1 118.8 148.5 178.3 208 237.7
液化瓦斯 kg/h 15.4 20.5 30.8 51.3 61.6 82.1 102.7 128.3 154 179.7 205.3
燃燒機型號 柴油 - K30 K40 K60 K100 K120 K150 K200 K250 K300 K350 K400
重油 - H30 H40 H60 H100 H120 H150 H200 H250 H300 H350 H400
瓦斯 - G30 G40 G60 G100 G120 G150 G200 G250 G300 G350 G400
總設備電力 柴油 KW 4.6 4.6 7.2 10.7 14.5 19.7 25.3 31.8 43 46.8 58.3
重油 KW 8.3 8.3 10.9 16.3 20.1 27.3 32.9 36.9 52 52 72.3
瓦斯 KW 4.6 4.6 6.8 10.3 14.1 19.3 24.9 31 42 46 57.2
循環泵浦馬力 HP 5 5 7.5 10 15 20 25 30 40 40 50
鍋爐尺寸 長 mm 1570 1570 1810 2260 2260 2260 2260 2260 4000 4200 4500
寬 mm 1240 1240 1600 1750 1850 1850 1850 1850 1850 2200 2200
高 mm 1950 2130 2250 2620 2700 2800 3000 3200 2200 2550 2550
熱煤油出油口徑 - 2〞 2〞 2〞 2-1/2〞 3〞 4〞 4〞 4〞 5〞 5〞 5〞
煙囪口徑 mm 200 200 200 290 330 360 360 400 400 485 485
鍋爐概略重量 kg 2200 2500 3000 3600 4200 4900 5600 6300 7000 7800 8600
注意事項
1.供應電源為三相220V.60HZ.標準品，電源異動請另行通知。
2.燃料種類H－重油，K－柴油，G－瓦斯。
3.重油燃料低位發熱量：8910 Kcaℓ/ℓ，柴油燃料低位發熱量：8400 Kcaℓ/ℓ。
4.燃料低位發熱量：13A=9900 Kcaℓ/ Nm3 ，LPG PROPANE =11460 Kcaℓ/kg ，LPG BUTANE =10900 Kcaℓ/kg 。
5.瓦斯供給壓力13A：200mmaq，LPG：280mmaq。
6.產品因改良需要，可做部份修改，另行通知。
